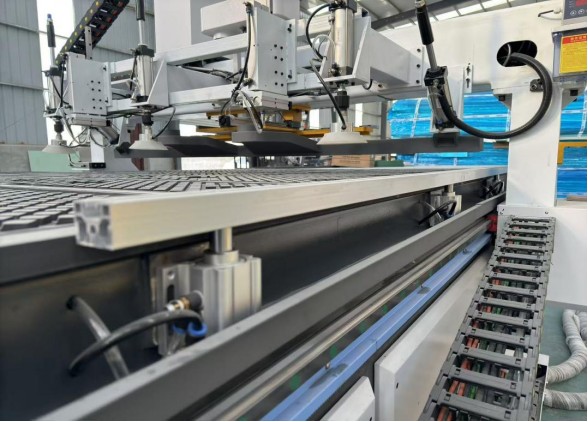

يعد جهاز التوجيه CNC ذو العش المتداخل ATC معدات بالغة الأهمية في المعالجة اليومية وإنتاج ألواح الأثاث. يعتبر اختيار سرير آلة القطع أو النقش هو المفتاح لضمان استقرار ودقة وعمر الجهاز. من أجل البحث عن معدات عالية الأداء بشكل أفضل، يتم الآن إجراء تحليل منهجي حول اعتبارات وعملية جسم السرير.

الاعتبارات الأساسية لجهاز التوجيه CNC ذو العش المتداخل ATCجسم السرير

1. نوع المادة ومتطلبات المعالجة

-المواد الناعمة (مثل الأكريليك، الخشب): يمكن اختيار جسم السرير المصنوع من الحديد الزهر أو الفولاذ الملحوم، مع التركيز على الاقتصاد.

-المواد الصلبة (المعادن، الحجر): يُفضل استخدام جسم السرير المصنوع من الحديد الزهر عالي الجودة (HT250 أو أعلى) أو الصب المعدني لضمان مقاومة الزلازل والصلابة.

-معالجة المواد المركبة: يجب مراعاة مقاومة التآكل، مع تفضيل جسم السرير المصنوع من الفولاذ المقاوم للصدأ أو المطلي.

2. التصميم الهيكلي والخصائص الميكانيكية

-النمط اللوحي مقابل النمط الكابولي: النمط اللوحي مناسب للقطع الثقيل، بينما النمط الكابولي يوفر المساحة ولكن بصلابة أقل.

-تخطيط التعزيز: يجب أن يكون التعزيز الداخلي على شكل شبكة أو هيكل خلية النحل لتعزيز صلابة الالتواء (يوصى بانحراف ثابت أقل من 0.02 مم/م).

-مطابقة الوزن: يُوصى بأن يكون وزن السرير ≥ 60% من الوزن الإجمالي للمعدات. على سبيل المثال، يحتاج سرير معالجة الألومنيوم عادةً إلى أن يكون>2 طن.

3. الاستقرار الحراري ومعالجة التقادم

-سرير الحديد الزهر: يحتاج إلى معالجة تقادم طبيعية لمدة 6 أشهر على الأقل أو معالجة تقادم بالاهتزاز لإزالة الإجهاد الداخلي.

-هيكل الفولاذ الملحوم: يُوصى باستخدام عملية التقسية (التسخين إلى 600 درجة مئوية والتبريد البطيء)، مع التحكم في الإجهاد المتبقي ضمن 50 ميجا باسكال.

4. مستوى الدقة

-المعالجة العادية: استقامة ضمن 0.05 مم/م.

-المعالجة عالية الدقة: يجب أن تصل إلى 0.01 مم/م، مع دمج قضبان التوجيه المطحونة وكرات البرغي المثبتة مسبقًا.

مقارنة وتحليل متعمق لمواد جسم سرير جهاز التوجيه CNC ذو العش المتداخل ATC

خطوات التحقق الرئيسية لجسم سرير جهاز التوجيه CNC ذو العش المتداخل ATC

1. اختبار الصلابة الديناميكية: تطبيق اهتزاز 50-1000 هرتز باستخدام مهتز وملاحظة تردد الرنين (القيمة المثالية>80 هرتز).

2. تجربة ارتفاع درجة الحرارة: التشغيل المستمر لمدة 4 ساعات للكشف عن ارتفاع درجة حرارة قضيب التوجيه (يجب أن يكون<8 درجة مئوية).

3. التحقق من القطع: إجراء اختبارات الطحن المتدرج وفحص أنماط الاهتزاز السطحية باستخدام معدل تغذية 0.2 مم/سن.

حالة تطبيق سرير جهاز التوجيه CNC ذو العش المتداخل ATC في الصناعة

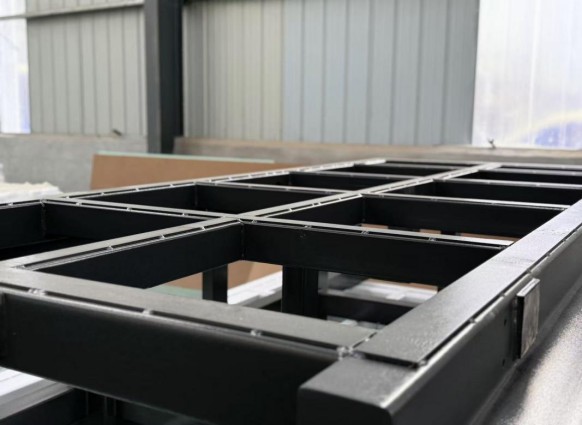

-آلة قطع أثاث الألواح: غالبًا ما تستخدم إطار فولاذي ملحوم مزدوج الطبقات+طلاء بوليمري، موازنة بين الصلابة ومقاومة الرطوبة.

-نقش القوالب الدقيقة: يُوصى باستخدام سرير مصبوب معدني ونظام تبريد زيت بدرجة حرارة ثابتة (تقلب درجة الحرارة ± 0.5 درجة مئوية).

-معالجة مكونات الفضاء الجوي: استخدام سرير مركب من الحديد الزهر والجرانيت، باستخدام خصائص الزحف الصفري للجرانيت.

اقتراحات لصيانة وتحديث سرير جهاز التوجيه CNC ذو العش المتداخل ATC

-التسوية المنتظمة: استخدام مقياس تداخل ليزري للكشف عن الاستواء كل 6 أشهر.

-إدارة منع الصدأ: يُوصى بتطبيق شحوم متخصصة لمنع الصدأ على سرير الحديد الزهر كل أسبوع.

-التعديل المعياري: يمكن تحسين صلابة السرير الحالي بإضافة قضبان شد خارجية مسبقة الإجهاد.

من خلال الاختيار المنهجي أعلاه، يمكن أن يتطابق أداء سرير جهاز التوجيه CNC ذو العش المتداخل ATC بشكل كبير مع متطلبات المعالجة، وتجنب المشاكل الشائعة مثل الاهتزاز المفرط والتشوه الحراري.
