في صناعة تصنيع أثاث النجارة، يعتبر جهاز التوجيه باستخدام الحاسب الآلي 2130 الخشبي ATC معدات لا غنى عنها للممارسين. يرتبط عدد أدوات القطع وسرعة تغيير الأداة فيجهاز التوجيه باستخدام الحاسب الآلي 2130 الخشبي ATC بكفاءة معالجة المنتج والإنتاج. تعد طريقة تغيير الأداة في جهاز التوجيه باستخدام الحاسب الآلي 2130 الخشبي ATC أحد العوامل الأساسية التي تحدد كفاءته وتكلفته وسيناريوهات التطبيق. يعتبر تغيير الأداة بالسيرفو وتحويل الأداة الدوارة هما الحلان السائدان. لدى العملاء خيار لكل طريقة، وسيتم تحليل الفروق والخصائص المحددة بين الاثنين بالتفصيل أدناه.
أولاً، نحتاج إلى فهم ما هو تغيير الأداة بالسيرفو والتحويل
تغيير الأداة بالسيرفو: يشير إلى قيادة ذراع روبوت أو حامل أداة مباشرة من خلال محرك سيرفو لتنفيذ حركة خطية لالتقاط وتغيير الأدوات. حركته هي عملية خطية لأخذ ووضع.
السكين الدوار: يشير إلى قرص سكين دوار مزود بعدة حوامل سكاكين (عادة 8-12). عند تغيير السكين، يدور رأس القطع إلى موضع القطع المستهدف ثم يقوم بأفعال التقاط أو وضع. حركته هي عملية دوران، استرجاع، ووضع.
المقارنة في شكل جدول أكثر وضوحًا
وصف تفصيلي لخصائص كل منهما
◆2130 جهاز التوجيه باستخدام الحاسب الآلي الخشبي ATC مغير الأداة بالسيرفو
مبدأ العمل:

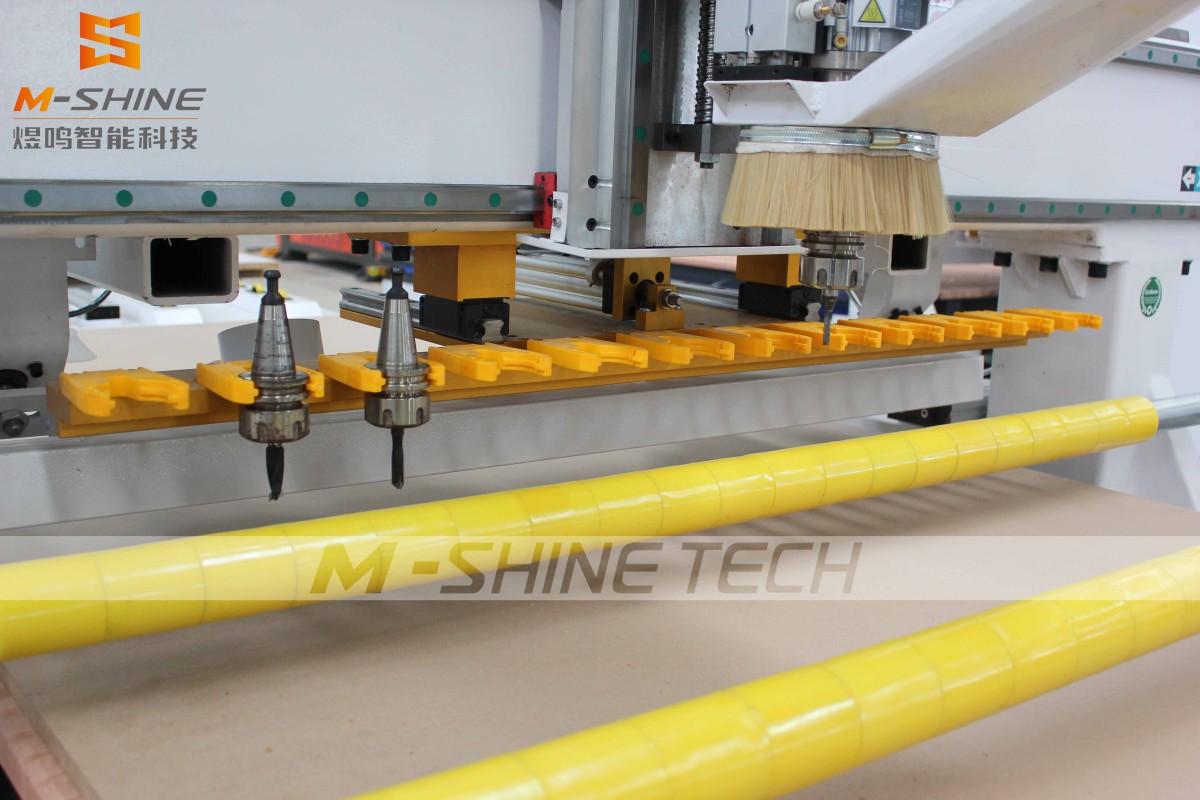

يقوم محرك سيرفو مستقل بقيادة وحدة خطية دقيقة، مما يؤدي إلى تحريك ذراع تغيير الأداة في خط مستقيم. عادة ما يكون مخزن الأدوات عبارة عن صف من حوامل الأدوات المثبتة على جانب سرير الماكينة. عند تغيير الأداة، يتحرك الذراع الروبوتي أولاً إلى موضع الأداة القديمة لالتقاط الأداة، وإعادتها إلى مخزن الأدوات، ثم يتحرك إلى موضع الأداة الجديدة لإزالة الأداة، وأخيرًا يتحرك إلى المغزل لإكمال التثبيت.
المزايا:
1. سيد السرعة: نظرًا لقيادته الخطية بالسيرفو، يكون مسار الحركة فعالًا، وسرعة تغيير الأداة حاليًا واحدة من أسرع الحلول، خاصة المناسبة لخطوط الإنتاج الكبيرة التي لا يمكنها إضاعة ثانية.
2. سعة ضخمة: يمكن صنع مخزن الأدوات في صف طويل، يستوعب عددًا كبيرًا من الأدوات (16، 20، أو حتى أكثر)، قادر على التعامل مع عمليات التشغيل المعقدة للغاية دون الحاجة إلى تغيير الأدوات يدويًا في المنتصف.
3. توفير المساحة: يقع مخزن الأدوات على جانب الماكينة، مما لا يؤثر على شوط التشغيل (ارتفاع المحور Z) لرأس المغزل على الإطلاق، وتصميم هيكل الماكينة أكثر مرونة.
4. قابلية التوسع القوية: نظريًا، طالما هناك مساحة على السرير، يمكن زيادة طول مخزن الأدوات لتوسيع سعته.
العيوب:
1. تكلفة عالية: استخدام محركات السيرفو، وحدات خطية عالية الدقة، وأنظمة تحكم أكثر تعقيدًا يؤدي إلى تكاليف تصنيع وصيانة مرتفعة نسبيًا.
2. هيكل معقد: هناك مكونات أكثر ونقاط فشل محتملة أكثر قليلاً من العجلة الدوارة، مما يتطلب متطلبات تقنية أعلى لموظفي الصيانة.
3. متطلبات عالية لإدارة مخزن الأدوات: تحتاج إلى إدارة دقيقة لموضع الأداة وحساب الإحداثيات.
◆2130 جهاز التوجيه باستخدام الحاسب الآلي الخشبي ATC سكين دوار
مبدأ عمل طريقة تغيير الأداة في جهاز التوجيه باستخدام الحاسب الآلي 2130 الخشبي ATC:

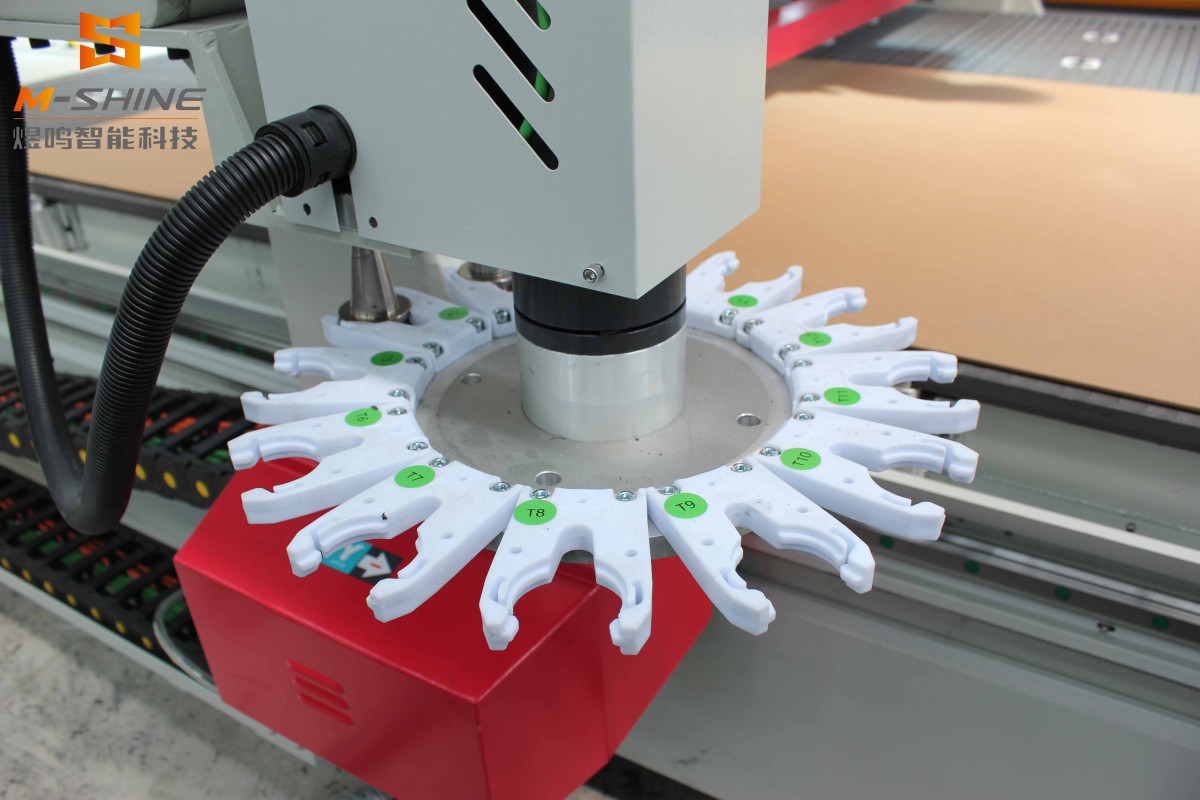

يتم تثبيت مخزن أدوات على شكل قرص مباشرة فوق رأس المغزل. يتم توزيع عدة حوامل شفرات بشكل متساوٍ على القرص. عند تغيير الأداة، يتحرك المغزل أولاً إلى نقطة تغيير أداة ثابتة، ثم يدور رأس القطع لمحاذاة موضع الأداة المستهدف مع المغزل، وأخيرًا يكمل أفعال سحب وإدخال الأداة من خلال أسطوانة أو قيادة سيرفو.
مزايا
1. هيكل بسيط وموثوق: حركة دورانية ميكانيكية بحتة، هيكل متين، تقنية ناضجة، معدل فشل منخفض.
2. فعالية التكلفة العالية: بتكاليف تصنيع منخفضة، فهو التكوين السائد لأجهزة التوجيه باستخدام الحاسب الآلي 2130 الخشبية ATC الاقتصادية والمتوسطة المدى.
3. سرعة تغيير الأداة السريعة: على الرغم من أنها ليست سريعة مثل تغيير الأداة بالسيرفو على أعلى مستوى، إلا أن سرعتها يمكن أن تلبي احتياجات الغالبية العظمى من إنتاج أثاث الألواح.
4. صيانة سهلة: الهيكل الميكانيكي بديهي، والصيانة بسيطة وغير مكلفة نسبيًا.
العيوب:
1. قيود سعة السكين: يحدد حجم رأس القطع عدد مواضع السكاكين، عادة 8 أو 12 سكينًا. إذا كانت هناك حاجة إلى المزيد من الأدوات، فمن الصعب جدًا استبدال رأس القطع بالكامل.
2. يشغل مساحة المحور Z: يقع رأس القطع فوق المغزل وسيشغل ارتفاع شوط المحور Z. هذا يعني أنه عند معالجة مواد سميكة بشكل خاص، قد تكون هناك قيود أو يجب جعل الماكينة أعلى لتعويض هذه المساحة.
3. هناك حد أعلى لسرعة تغيير الأداة: تتطلب الحركة الدورانية تسارعًا وتباطؤًا، وكلما زاد عدد مواضع الأدوات، قد يستغرق الانتقال من موضع أداة إلى أبعد موضع وقتًا أطول.
باختصار، يعتبر تغيير الأداة بالسيرفو "حلًا عالي الأداء" للإنتاج الفعال والمرن، بينما يعتبر تحويل وتدوير الأدوات "حلًا ناضجًا وموثوقًا" يلبي معظم الاحتياجات. حاليًا، لا يزال السكين الدوار يحتل المركز السائد في السوق نظرًا لفعالية تكلفته وموثوقيته الممتازة. ولكن مع التحسن المستمر في متطلبات كفاءة الإنتاج، تزداد شعبية تغيير الأداة بالسيرفو سنة بعد سنة.
