جهاز التوجيه CNC للنجارة من ATC هو جهاز آلي عالي الدقة يُستخدم لقطع الصفائح المعدنية، ويُستخدم على نطاق واسع في صناعات مثل صناعة الأثاث، وتجهيز الخزائن، واللافتات الإعلانية. إليك بعض المعلومات الشائعة حول آلات القطع CNC:
المكونات الأساسية لجهاز التوجيه CNC ATC للنجارة
- نظام التحكم: المكونات الأساسية (مثل DSP والكمبيوتر الصناعي) مسؤولة عن استقبال ملفات التصميم (CAD / CAM) وتحويلها إلى تعليمات الآلة.

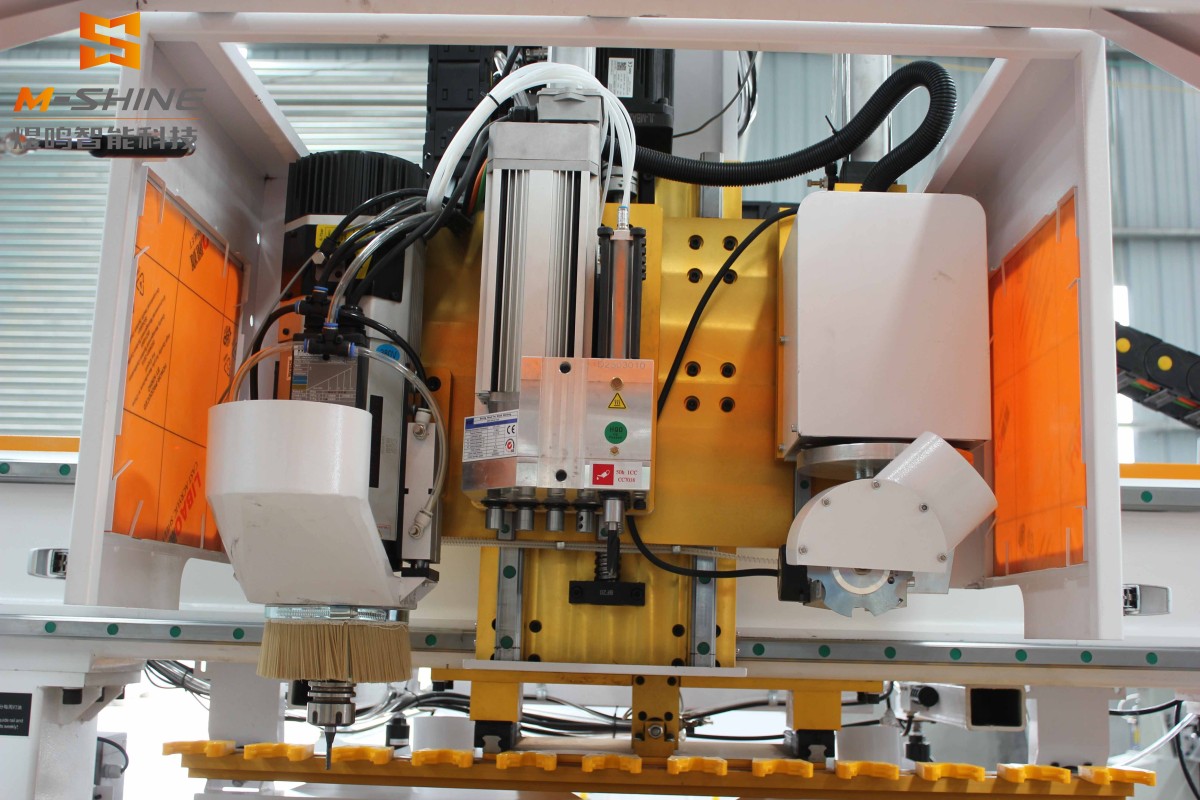

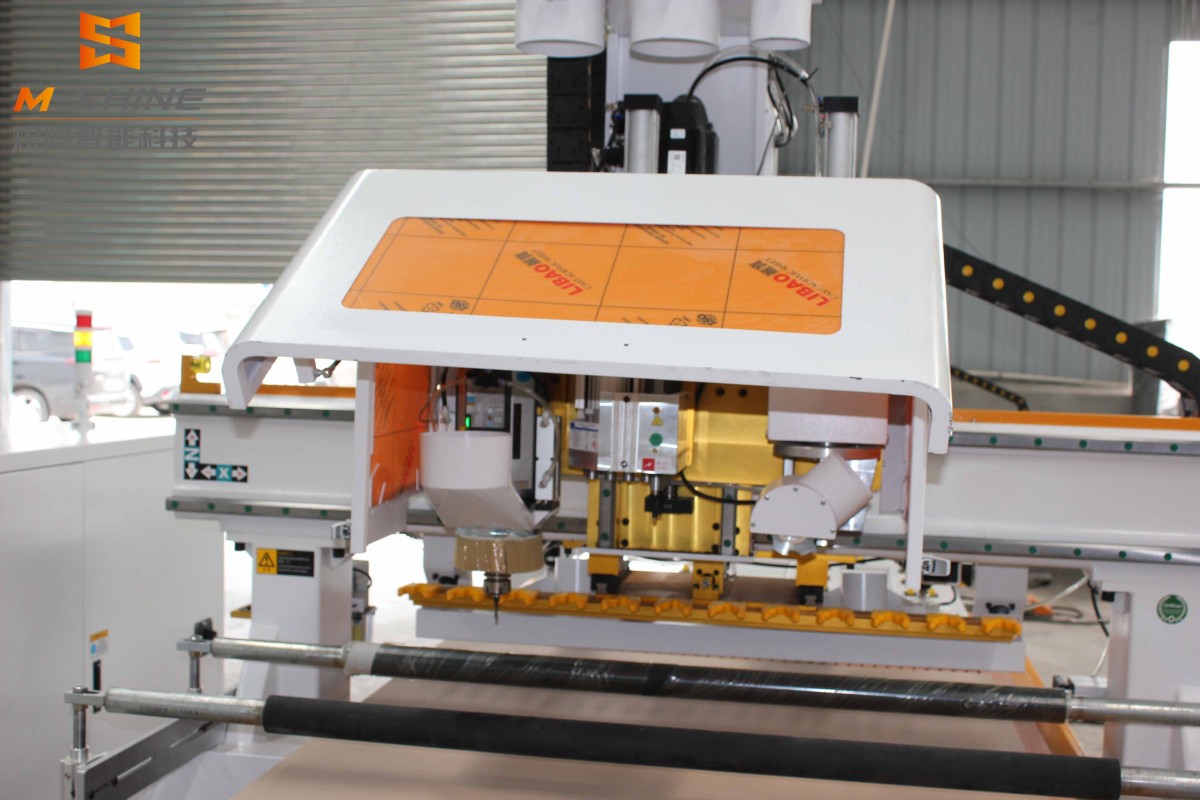

- رأس القطع: يتضمن محرك المغزل، وأدوات القطع (السكاكين المستقيمة، وقواطع الطحن، وما إلى ذلك)، وبعض المعدات لديها وظيفة تغيير الأداة التلقائي.
- طاولة العمل: عادة ما تكون عبارة عن طاولة امتصاص مفرغة من الهواء، تستخدم لتثبيت الألواح (الخشب، الأكريليك، المعدن، إلخ).
- نظام النقل: قضيب توجيه عالي الدقة أو محرك لولبي أو رف تروس لضمان دقة الحركة.

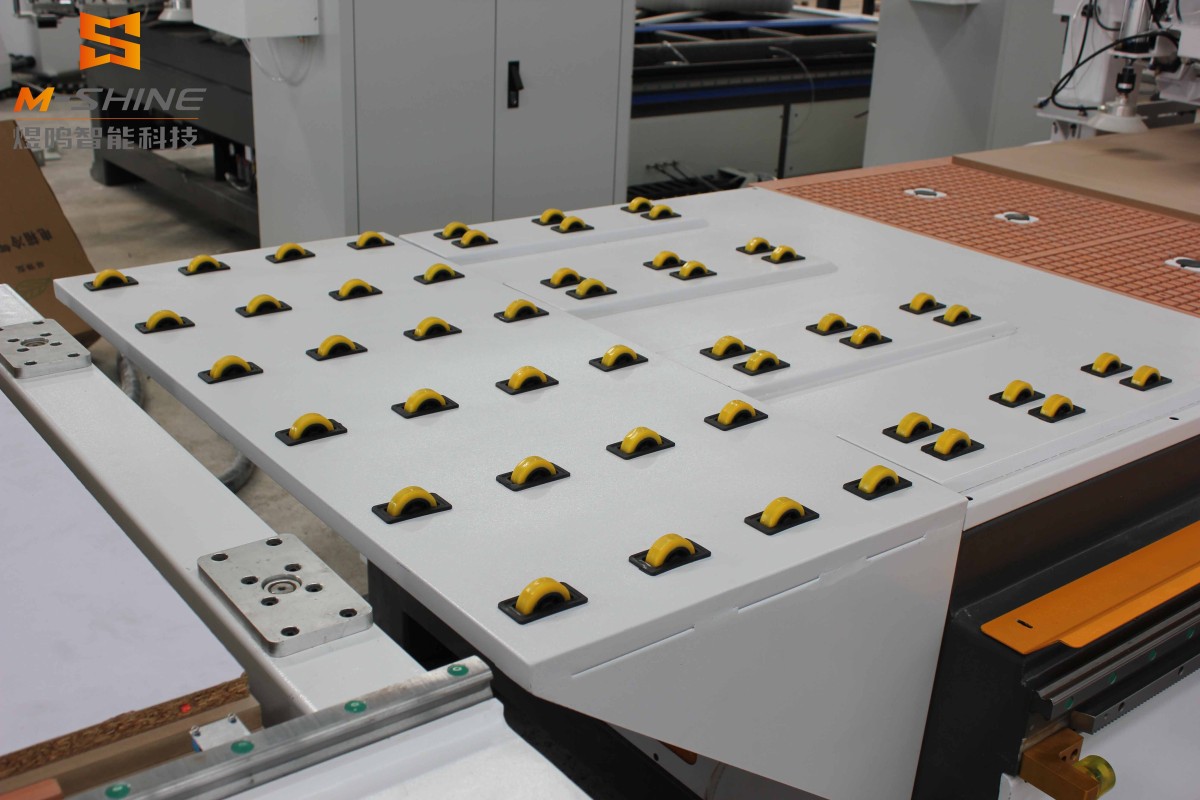

- الأنظمة المساعدة: المكنسة الكهربائية (لتقليل الغبار)، أسطوانة التموضع، وحدة التغذية الأوتوماتيكية (اختياري)، إلخ.
الأنواع الرئيسية لجهاز التوجيه CNC ATC للنجارة
- ماكينة قطع الأخشاب: مصممة خصيصًا للألواح (لوح الكثافة، اللوح الخشبي، الخشب الصلب، إلخ)، والتي توجد عادةً في مصانع الأثاث.
- ماكينة قطع المعادن: مزودة بمحور عالي القدرة، قادرة على قطع صفائح الألومنيوم والفولاذ المقاوم للصدأ وما إلى ذلك (تتطلب نظام تبريد).
- ماكينة القطع بالليزر: مناسبة للمواد غير المعدنية مثل الأقمشة والجلود، مع حواف قطع أدق.
- آلة القطع بالبلازما: تستخدم للصفائح المعدنية السميكة، وتتميز بسرعة القطع العالية ولكن الدقة المنخفضة.
المعلمات الأساسية لجهاز التوجيه CNC ATC لأعمال النجارة
- حجم المعالجة: يحدد حجم طاولة العمل (مثل 1300 × 2500 مم) الحد الأقصى للورقة التي يمكن قطعها.
- قوة المغزل: عادة ما تكون 3 كيلو وات ~ 15 كيلو وات، وكلما زادت القوة، كانت أكثر ملاءمة للمواد الصلبة.
- سرعة القطع: عادة 20-60 م/دقيقة، ويمكن أن تصل النماذج عالية السرعة إلى 100 م/دقيقة أو أكثر.
- دقة التموضع: ± 0.05 مم ~ ± 0.1 مم، مما يؤثر على دقة القطع.
- عدد أدوات القطع: رأس قطع واحد أو متعدد (يمكن معالجة رؤوس القطع المتعددة بشكل متزامن لتحقيق كفاءة أعلى).
برنامج شائع لأعمال النجارة باستخدام جهاز التوجيه CNC ATC
-برامج التصميم: AutoCAD، SolidWorks، Altium (للتصميم الجرافيكي المعقد).
- برامج التخطيط: تحسين مسارات القطع وتقليل هدر المواد (مثل SigmaNEST، "المربع المستدير" المحلي).
- برنامج نظام التحكم: Mach3، نظام التحكم DSP، نظام Siemens CNC، إلخ.
احتياطات تشغيل جهاز التوجيه CNC ATC لأعمال النجارة
- تثبيت المواد: تأكد من أن اللوحة مسطحة وممتصة، وتجنب انحراف القطع أو الاهتزاز.
-اختيار الأداة: قم بمطابقة الأداة وفقًا لسمك المادة وصلابتها (مثل استخدام سكين حلزوني مزدوج الحواف لقطع الألواح متعددة الطبقات).
-ضبط السرعة: يجب تقليل معدل تغذية المواد الصلبة لمنع كسر الأداة أو حرقها.
- الصيانة الدورية: قم بتنظيف الغبار الموجود على سكة التوجيه، وتحقق من نظام التشحيم، ومعايرة مركزية المغزل.
المشاكل الشائعة والحلول لجهاز التوجيه CNC ATC لأعمال النجارة
-قطع النتوءات: إهمال الأداة أو عدم كفاية السرعة، أو استبدال الأداة أو تعديل المعلمات مطلوب.
- الانحراف البعدي: تحقق مما إذا كان نظام النقل فضفاضًا أو إذا تم تعيين قيمة تعويض البرنامج بشكل غير صحيح.
- عدم كفاية امتصاص الفراغ: قم بتنظيف مسار الهواء أو استبدال شريط الختم التالف لضمان إحكام إغلاق الطاولة.
صيانة وصيانة جهاز التوجيه CNC ATC لأعمال النجارة
من أجل ضمان التشغيل العادي لآلة القطع CNC وإطالة عمرها التشغيلي، هناك حاجة إلى الصيانة الدورية، بما في ذلك التنظيف والتشحيم والتحقق من حالة أدوات القطع والمكونات.
اقتراحات لاختيار جهاز التوجيه CNC ATC للنجارة

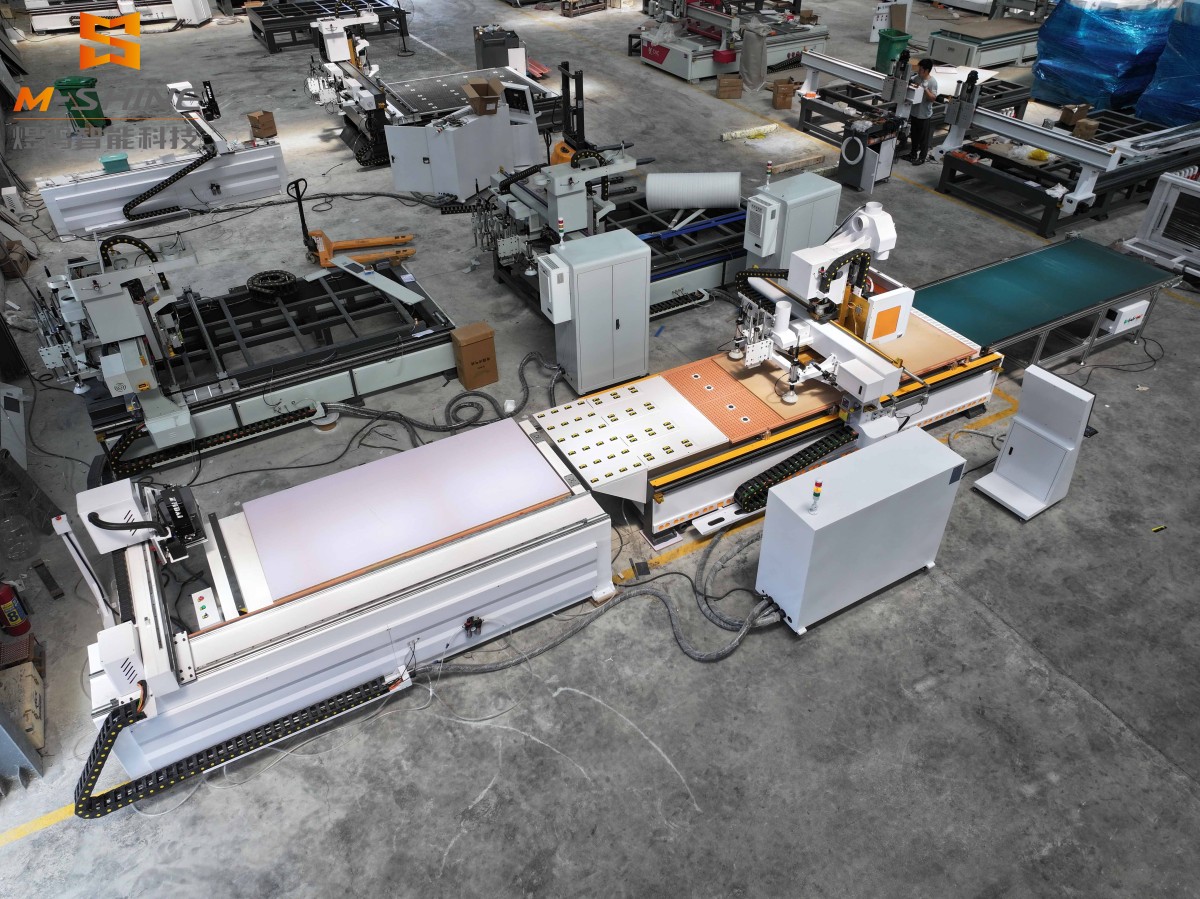

- وفقًا للمتطلبات، حدد النماذج العادية للدفعات الصغيرة ونماذج التحميل والتفريغ التلقائي للدفعات الكبيرة.
- المراجع التجارية: العلامات التجارية المحلية مثل Nanxing و Jidong و Xinghui؛ العلامات التجارية المستوردة مثل Biesse و Homag (بأسعار أعلى).
-خدمة ما بعد البيع: يجب إعطاء الأولوية لمقدمي الخدمات المحليين الذين لديهم الدعم الفني.
مواصفات السلامة لأعمال النجارة باستخدام جهاز التوجيه CNC من ATC
-ارتداء النظارات الواقية وسدادات الأذن أثناء التشغيل.
-يجب الضغط على زر إيقاف الطوارئ في أي وقت.
- يمنع تنظيف مخلفات القطع يدوياً ويجب استخدام الأدوات اللازمة للتخلص منها بعد إيقاف تشغيل الماكينة.
